WPD20: протоколирование стыковой сварки ПНД
На трубопроводном объекте важно не только выполнить сварку, но и сохранить сведения о том, как прошёл цикл. Когда соединений много, записи помогают восстановить историю работ, подготовить исполнительную документацию и быстро найти нужный стык при проверке.

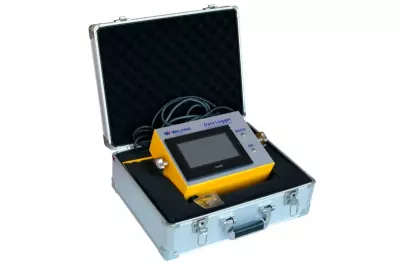

Для этой задачи используют блок протоколирования WELPING WPD20. Он совместим с гидравлическими сварочными аппаратами WELPING в диапазоне 250–1600 мм, позволяет хранить до 2000 записей, поддерживает стандарты ISO и DVS, а результаты можно распечатать или сохранить на USB-накопитель.
Какие сведения полезно фиксировать
При стыковой сварке на результат влияют подготовка торцов, температура нагревателя, время нагрева и охлаждения, давление и последовательность операций. Регистратор помогает сохранить данные цикла в виде записи, чтобы к ним можно было вернуться после завершения работы.
| Данные | Для чего пригодятся |
|---|---|
| Температура нагревателя | Сверить нагрев с применяемой процедурой |
| Давление сварки | Проверить, как проходил цикл под нагрузкой |
| Время нагрева и охлаждения | Восстановить последовательность выполнения соединения |
| Печатная или электронная запись | Передать протокол в комплект исполнительной документации |
Как организовать записи на объекте
- До начала работ проверьте совместимость блока с используемой гидравлической моделью аппарата.
- Соблюдайте утверждённую технологическую процедуру для материала и размера трубы.
- Сохраняйте или печатайте запись после сварки в соответствии с регламентом проекта.
- Привязывайте протокол к номеру стыка, участку трассы и сменному журналу. Сам блок хранит запись, а идентификацию соединения удобно вести в документации объекта.
WPD20 рассчитан на хранение до 2000 записей. Если на объекте выполняют больше соединений, заранее определите, как часто данные будут выгружаться и кто отвечает за их архивирование.
Протокол помогает контролировать процесс, но не заменяет технологию
Запись полезна для проверки и передачи информации, однако она не исправляет ошибку подготовки трубы и не отменяет требования выбранной процедуры сварки. Сначала настраивают процесс и выполняют соединение, затем сохраняют данные и сверяют их с проектными требованиями.
Блок можно использовать с подходящими аппаратами, например с WP315A. Перед подключением проверьте модель сварочного аппарата, рабочий диапазон и инструкцию к обоим устройствам.
