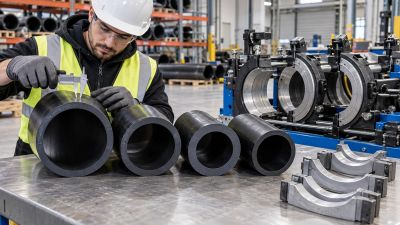

SDR трубы ПНД: как связан с толщиной стенки и подбором оборудования
Маркировка SDR помогает быстро сравнить трубы одинакового наружного диаметра. Чем ниже значение SDR, тем толще стенка; чем выше SDR, тем стенка тоньше. Для подбора сварочного аппарата важен не только SDR: диаметр определяет нужные зажимные вкладыши, а толщина стенки влияет на площадь торца и режим сварки.
Формула SDR
SDR = Dn / en
Dn— номинальный наружный диаметр трубы;en— номинальная толщина стенки.
Отсюда можно приблизительно оценить стенку: en ≈ Dn / SDR. Это расчёт по отношению размеров, а не замена таблицы наружных диаметров и толщин для конкретной серии трубы.
Пример для трубы наружным диаметром 315 мм
| Наружный диаметр | SDR | Расчётная толщина стенки | Приблизительный внутренний диаметр |
|---|---|---|---|
| 315 мм | 11 | 315 / 11 ≈ 28,6 мм | 315 − 2 × 28,6 ≈ 257,8 мм |
| 315 мм | 17 | 315 / 17 ≈ 18,5 мм | 315 − 2 × 18,5 ≈ 278 мм |
Значения в таблице округлены для пояснения формулы. Для конкретной трубы используйте её маркировку и размерную документацию. При одинаковом наружном диаметре SDR 11 имеет более толстую стенку и меньший внутренний проход, чем SDR 17.
Как SDR влияет на стыковую сварку
При сварке сводят кольцевые торцы трубы. Площадь этого кольца зависит от наружного диаметра и толщины стенки. Поэтому при расчёте усилия значение SDR важно: у труб с одинаковым наружным диаметром, но разной стенкой, площадь торца будет разной.
При этом SDR сам по себе не задаёт значение на манометре сварочного аппарата. Рабочее давление в гидросистеме получают по применимой таблице или расчёту с учётом процедуры сварки, площади трубы, параметров цилиндров и сопротивления каретки. Не выбирайте давление по принципу «чем толще стенка, тем выше цифра на манометре».
Как SDR связан с подбором аппарата
| Что нужно подобрать | На что смотреть | Роль SDR |
|---|---|---|
| Рабочий диапазон аппарата | Наружный диаметр трубы и диапазон сварки | Не заменяет проверку диаметра |
| Вкладыши | Соответствие наружному диаметру и надёжная фиксация | Толщину стенки не используют вместо размера вкладыша |
| Режим сварки | Материал, диаметр, толщина стенки и применимая процедура | Помогает определить параметры по таблице или расчёту |
| Внутренний проход | Расчётный диаметр и фактическая размерная документация | Более низкий SDR при том же наружном диаметре означает более толстую стенку |
WP315A рассчитан на сварку труб наружным диаметром 90–315 мм. Для выбора вкладышей сверяют наружный диаметр, а режим для конкретной стенки и SDR задают отдельно по технологической процедуре.
Не выводите рабочее давление только из SDR
SDR — геометрическое отношение диаметра к толщине стенки. Допустимое рабочее давление готовой трубы зависит также от материала, серии, температуры и условий применения. А параметры стыковой сварки задаются применимой технологией соединения. Это связанные, но разные расчёты.
Перед сваркой проверьте маркировку обеих труб, фактический наружный диаметр, толщину стенки, совпадение материала и нужные вкладыши. Затем используйте одну утверждённую процедуру для всего цикла: подготовка торцов, нагрев, переход, сведение и охлаждение.
