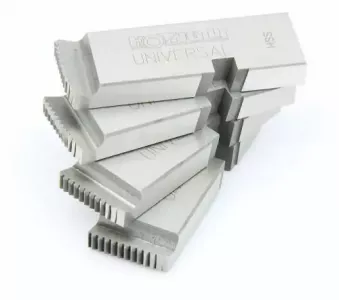

Замена плашек: нумерация и установка в головку

Цифры на плашках помогают собрать комплект в правильном порядке, но универсальной схемы установки для всех головок нет. Перед заменой найдите модель резьбонарезной головки и сверьте последовательность по её инструкции. Если установить сегменты «как на похожей головке», можно получить перекос, рваный профиль или заклинивание оснастки.

Подготовьте головку к замене

1. Остановите станок, отключите питание и дождитесь полной остановки.
2. Если головка нагрелась после серии резов, дайте ей остыть.
3. Щёткой удалите стружку и остатки масла из доступных пазов.
4. Найдите маркировку головки и подготовьте полный комплект плашек нужного размера и стандарта.
5. Осмотрите пазы, клинья и фиксаторы: повреждённая посадка может не удержать даже новый комплект.

Как читать нумерацию

Номер или метка на сегменте показывает его место в конкретной головке. Сверьте все отметки с инструкцией и расположением пазов. Не ориентируйтесь только на то, в каком порядке детали лежали в кейсе: после предыдущей замены их могли переставить.

Установите комплект и проверьте посадку

Вставляйте плашки по схеме своей головки. Каждый сегмент должен ровно сесть в паз и зафиксироваться штатным клином или замком. Не забивайте плашки ударами и не стачивайте упоры, чтобы «подогнать» неподходящий комплект. Если сегмент не садится свободно и ровно, проверьте размер, тип головки и последовательность установки.

До включения станка убедитесь, что все фиксаторы закрыты, а оснастка не имеет люфта. Затем на обрезке трубы того же диаметра сделайте короткий пробный рез с подачей масла. Проверьте резьбу калибром или подходящим фитингом. При перекосе, необычном шуме или сколе немедленно остановите станок.

Комплект выбирайте по стандарту и размеру резьбы, а также по модели головки. Посмотреть доступные варианты можно в разделе резьбонарезных плашек.
