Локатор 512 Гц: как найти камеру и место дефекта трубы

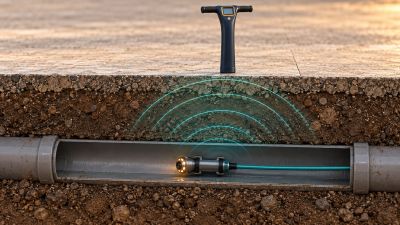

На записи видно повреждение, но для ремонта нужно найти его на местности: под дорожкой, газоном или перекрытием. Камера показывает внутреннюю поверхность трубы, а локатор с поверхности обнаруживает сигнал передатчика, установленного в системе телеинспекции. Чтобы связать точку на земле с кадром, нужно учесть положение передатчика относительно объектива.

Локатор не обнаруживает трещину и не измеряет её размер. Сначала оператор находит участок по видео, затем фиксирует положение камеры и ищет передатчик на поверхности.

Что делает система 512 Гц

Передатчик, или зонд, создаёт сигнал с частотой 512 Гц. Совместимый приёмник на поверхности помогает проследить его положение и отметить точку над трубой. Перед началом работы проверьте совместимость частоты и передатчика с локатором, заряд оборудования и работу сигнала.

Локализация дополняет видео, но не заменяет счётчик кабеля. Счётчик показывает длину поданного кабеля вдоль трассы от точки отсчёта. Локатор помогает определить положение передатчика относительно поверхности. Эти данные отвечают на разные вопросы.

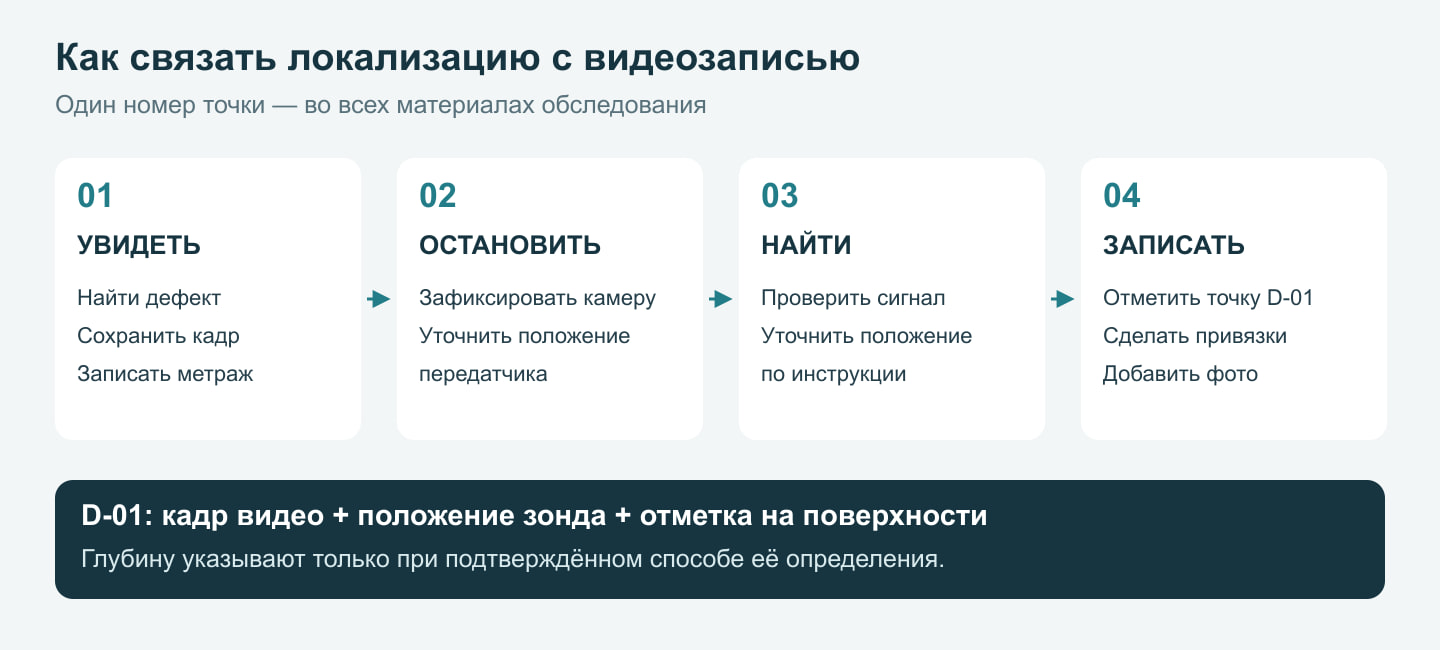

Порядок поиска точки по видео

1. На записи найдите кадр с нужным признаком и зафиксируйте время видео и показание счётчика кабеля.
2. Остановите камеру в этом месте и сохраните кадр или короткий фрагмент, чтобы оператор на поверхности мог сверить момент.
3. Определите, где находится передатчик относительно объектива: внутри головки, рядом с ней или в отдельном модуле.
4. Включите совместимый локатор в режим нужной частоты и действуйте по инструкции приёмника.
5. Проследите сигнал над предполагаемой трассой, найдите устойчивое положение его максимума и отметьте точку на поверхности.
6. Сопоставьте отметку с кадром и записью расстояния. Если локатор показывает глубину, фиксируйте её только при устойчивом показании и с учётом условий площадки.

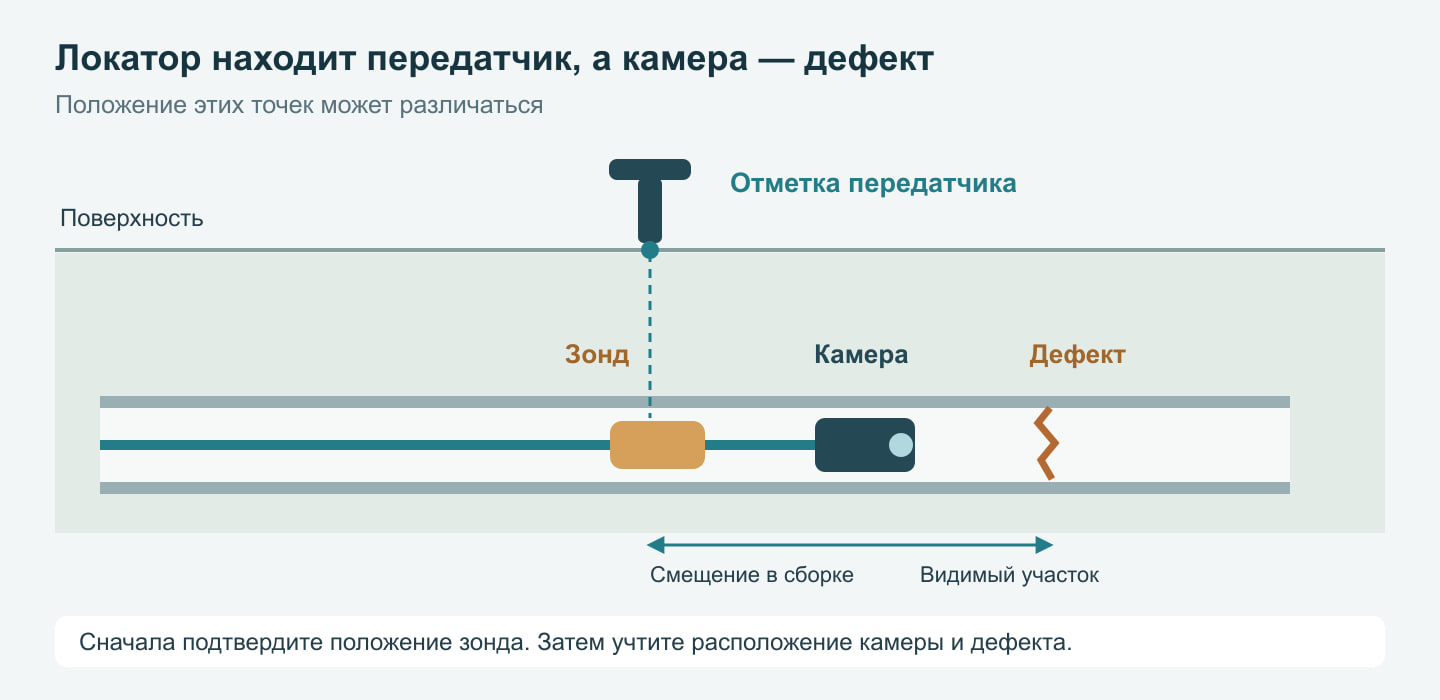

Если передатчик расположен позади объектива, максимум сигнала на поверхности будет соответствовать его положению, а не обязательно месту дефекта в кадре. Уточните смещение для конкретной сборки и перенесите его на измеренную трассу. Без такой поправки отметка может оказаться рядом с повреждением, но не над ним.

Как понимать глубину и точность

В характеристиках локатора 512R указана глубина обнаружения до 5 м. Это предельное значение для обнаружения сигнала, а не обещание одинаковой точности на любой площадке. На результат влияют грунт, арматура, металлические конструкции и соседние источники помех. На объекте ориентируйтесь на устойчивость сигнала и условия измерения.

Если точка нужна для земляных работ, перепроверьте её проходом локатора с другого направления и сверьте с видеозаписью. В отчёте отдельно укажите, где найден передатчик, какой кадр соответствует дефекту и какое смещение учтено.

Система локализации особенно полезна, когда результат телеинспекции должен привести к точечному ремонту. Точная привязка получается из связки видеокадра, расстояния по трассе, положения передатчика и повторной проверки сигнала.
