Камера для труб с поворотами: как выбрать головку и кабель
Камера может свободно идти по прямому участку и остановиться на первом отводе. Иногда упирается сама головка, иногда не хватает гибкости соединению, а иногда кабель теряет возможность толкать камеру дальше. Поэтому для труб с поворотами недостаточно сравнить только диаметр головки.
Мы проверяем всю сборку: корпус камеры, жёсткий наконечник, гибкий переход, защитный элемент и кабель. Проходимость определяют вместе размеры узла, свободный проход трубы, форма отвода и доступ к нему.
Смотрите на головку в сборе
Уточните, какие размеры указаны в характеристиках: только корпуса камеры или всей части, которая входит в поворот. Длинный жёсткий корпус может зацепиться за внутреннюю стенку отвода даже при небольшом диаметре. Гибкое соединение помогает головке менять направление, но его длина и жёсткость тоже влияют на проход.
Сужение может образоваться не только в отводе. Проверьте внутренний проход на стыках, переходах и участках с отложениями. Если труба давно не обслуживалась, исходите из минимального фактического просвета, а не из номинального размера.
| Участок или узел | Что проверить | Возможная проблема |
|---|---|---|
| Прямой участок | Минимальный внутренний диаметр и наличие отложений | Головка проходит по паспорту трубы, но цепляет фактическое сужение |
| Отвод | Радиус изгиба, угол, положение стыка | Длинная жёсткая часть упирается в стенку при смене направления |
| Соединение камеры с кабелем | Длину и гибкость перехода, наличие защитного башмака | Узел застревает или сгибается слишком резко |
| Кабель | Жёсткость, длину трассы и число поворотов | Слишком мягкий кабель теряет усилие на изгибах, чрезмерно жёсткий мешает маневрировать |
Длина кабеля — это длина маршрута, а не прямой линии

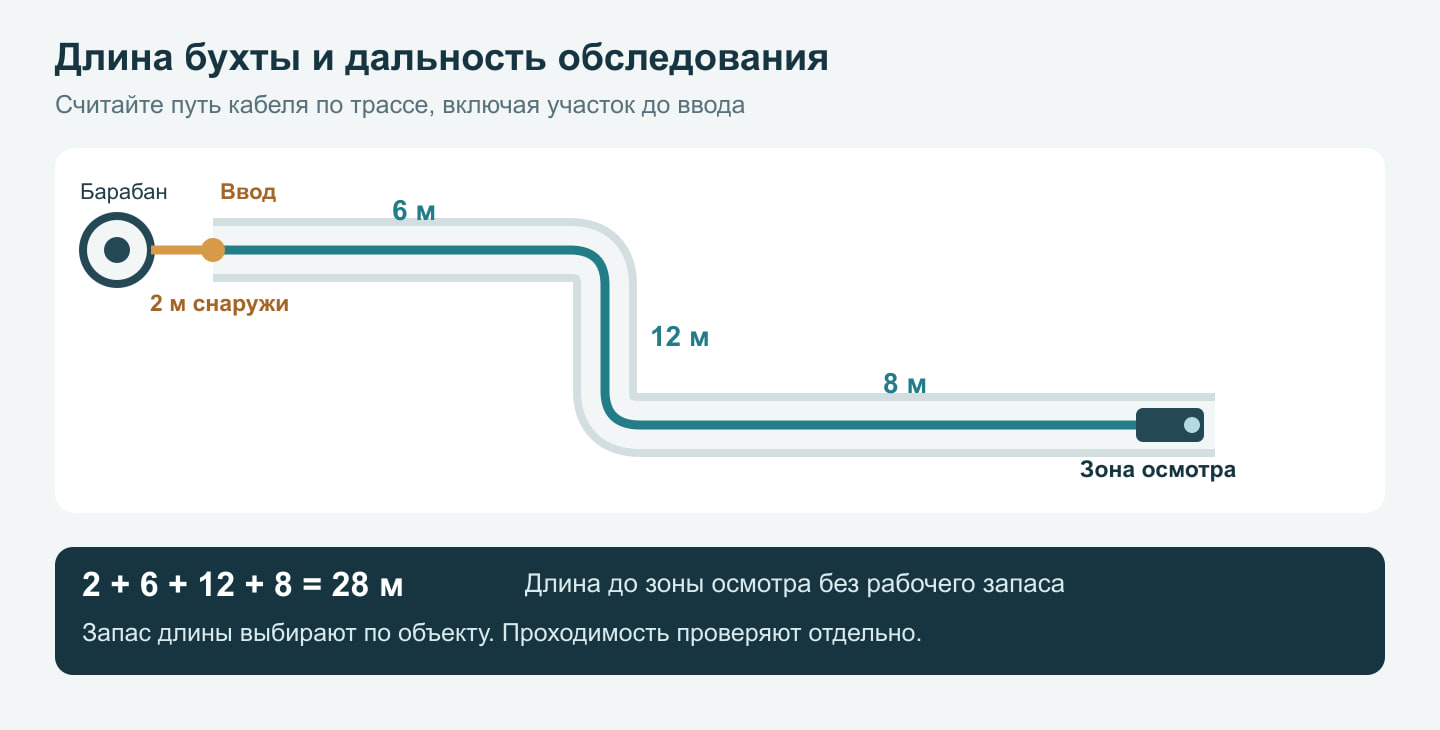

При расчёте учитывайте путь от выхода кабеля из катушки до самой дальней точки, включая ввод, вертикальные участки и обходы поворотов. Схема ниже показывает пример такого подсчёта. Рабочий запас на манёвр и фиксацию камеры оценивают отдельно.
Большая длина кабеля не гарантирует, что камера пройдёт всю дистанцию: на каждом изгибе часть усилия уходит на трение и изменение направления. Ориентируйтесь на реальную геометрию, а не только на число метров в характеристиках.
Как проверить проходимость до выезда
- Соберите камеру с теми защитными элементами, с которыми будете работать.
- Сверьте размеры всего узла с минимальным проходом трубы и наиболее тесным отводом.
- Проверьте движение на макете или участке с похожей геометрией, если такая возможность есть.
- Протолкните камеру в прямом направлении и проверьте, можно ли безопасно вернуть её обратно.
- Во время теста следите за усилием: не продавливайте кабель, если он начинает складываться или упруго изгибаться.
Для компактной прямой головки можно рассмотреть HD1-C23ABH с диаметром головки 23 мм. Если нужен управляемый обзор стенки, B5-C50PT с головкой 50 мм стоит подбирать только после проверки прохода на всей трассе. Для обоих вариантов решающим остаётся тест в условиях, похожих на реальные.
При осмотре с поворотами важна связка «головка — переход — кабель — трасса». Подобрать камеру только по диаметру можно для предварительного отбора; окончательное решение лучше принимать после проверки всей сборки.
